Pengertian Subnetting dan Cara Setting Ip Pada Windows dan Debian Server 7

Menurut kamu untuk apa dilakukan proses yang namanya subnetting, secara gampang saya bisa mengatakan "warnet, UN CBT, Kantor, Wifi Gratis, Indischool, dll tidak akan ada tanpa adanya subnetting". Mengapa? Jawaban ini sudah saya rangkum di dalam artikel Pengertian Subnetting dan Cara Setting Ip Pada Windows dan Debian Server 7 ini.

Apa Itu Subnetting ?

Subnetting adalah suatu proses dimana IP jaringan dibagi menjadi IP jaringan yang lebih kecil baik yang mempunyai koneksi internet (warnet) maupun offile (UN CBT Sekolah offline). Sebagai contoh :

Warnet (Warung Internet) yang hanya mempunyai 1 server/pusat/operator lalu membagi bandwidth(kecepatan maks internet) kepada beberapa Client.
UN CBT : menggunakan suatu PC utama/operator/server untuk men-subnetting IP untuk dibagikan kepada masing - masing client yang akan menjalankan ujian. (agar data yang masuk/hasil ujian pada.masing - masing murid/client bisa langsung diproses seorang operator
Wifi Gratis : Pertama harus menerima IP dari modem/Telkom, proses subnetting, membagikan internet secara gratis

Download Modul Lengkap (Subnetting Pembagian Kelas IP)

pada bab IP Address pada hal. 19

Setting IP Jaringan Pada Debian

Konfigurasi/Setting IP pada jaringan debian sering disebut dengan interfaces, Untuk mengatur yang namanya interfaces ini tidaklah sulit. Hanya saja harus paham betul dengan apa yang namanya subnetting dan tata cara penggunaannya.

Disini Porsekindo akan memberikan tutorial untuk Debian text/server versi 7

Pertama, jangan lupa nyalakan PC/laptop dan pastikan Network Card dan kabel LAN sudah tertancap dan terdeteksi dengan benar.
*.Sebagian besar kegagalan pada pengaturan interfaces, karena belum sempurna pemasangan kabel, network card, ataupun kabel yang bermasalah.

Baca Juga : Materi TKJ Kelas 11 Pada Modul Melakukan perbaikan dan atau setting ulang koneksi jaringan, dan Bab Pemasangan konektor pada kabel. Yang sudah saya sediakan.
Login dalam mode root
Ketik nano /etc/network/interfaces , lalu ENTER
Lalu Anda akan masuk ke file interfaces, seperti berikut

*,Address : IP Address
*,Netmask : Subnet Mask
*.Network : Net. ID
*.Broadcast : IP Broadcast
Simpan
Restart (/etc/init.d/networking restart)
Cek dengan cara : ping 210.168.100.85 (IP Address)

Setting IP Jaringan Pada Windows

Klik kanan ICON Network pada pojok kanan bawah windows

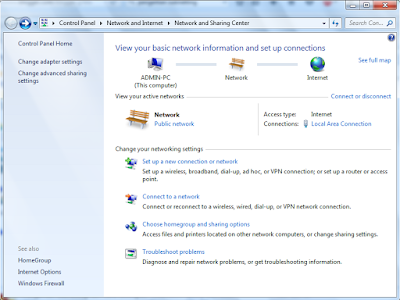

Maka akan muncul gambar ini, Klik Open Network and Sharing Center
Klik pada bagian Change Adapter Setting
Klik kanan pada driver adapter anda yang ingin di Setting, lalu pilih Properties
Maka akan muncul seperti pada gambar ini, pilih pada bagian yang sudah saya tandai, klik properties
Kalau untuk setting wifi (sebagai client) kosongi saja, seperti pada gambar di bawah ini

Mengatasi Koneksi Jaringan yang Bermasalah pada Windows ataupun Debian

Windows

Troubleshoot network. : klik kanan pada network, lalu klik troubleshoot problems
Atau bisa juga mematikan(disable) network adapter yang anda gunakan lalu mengaktifkannya kembali(enable).
Apabila DNS not responding, anda dapat membuka CMD lalu ketikkan ipconfig/flushdns lalu Enter
Cek pada kabel apakah sudah tertancap dengan benar(apabila jaringan LAN), jika kabel LAN yang di
*.Baca: Bab Mendiagnosis permasalahan pengoperasian PC yg tersambung jaringan di materi tkj kelas 11
Biasanya jaringan tidak dapat teroneksi apabila tersambung 2 adapter yang aktif. Jadi apabila terkoneksi pada jaringan wifi/virtual host maka disable/matikan jaringan lan ataupun sebaliknya.
Atur/set kembali IP pada network adapter(LAN), pastikan subnetingnya benar dan juga pada Wifi , pastikan di-set secara Otomatis seperti pada gambar di bawah ini
Restart
